LT支耳蝶阀

参数:
-口径:DN50~DN1200
-连接标准:PN10/16, ANSI150, DIN16, JIS10K, 16K
-工作温度:-25~200℃
-工作压力:PN10~25, 150LB
-材质:球墨铸铁、碳钢、碳钢、不锈钢、双相钢
-密封材质:EPDM, PTFE, NBR, VITON
-介质:水,油,气体,粉末颗粒,烟气脱硫
-驱动方式:手动、气动、电动


订购热线:021-54150349

立即咨询
  • 产品简介

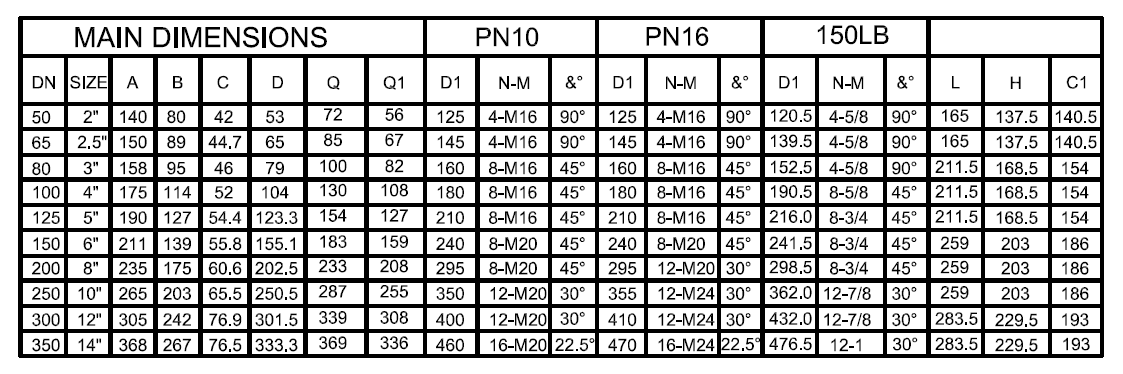

  • 产品参数
简介
中线蝶阀在外形上分A型与LT型。 LT型也叫单夹蝶阀,也叫支耳式蝶阀。蝶阀又叫翻板阀,是一种结构简单的调节阀,在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。

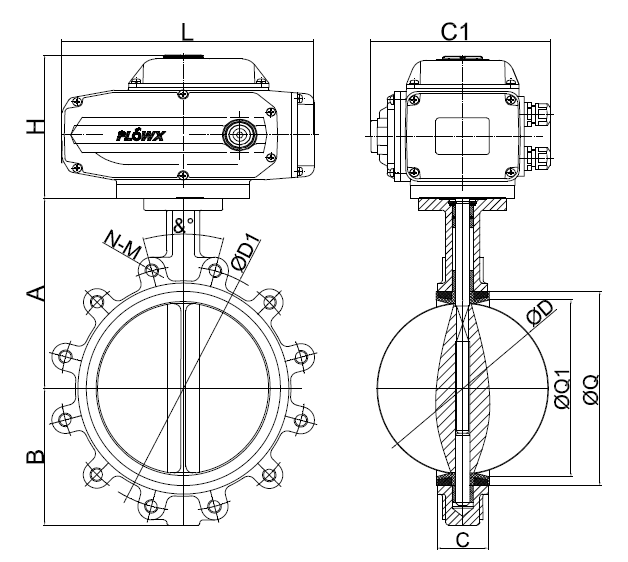

结构
1. 顶丝
2. 阀体
3. 阀座
4. 阀瓣
5. 阀杆
6. 长衬套
7. 短衬套
8.  O型圈
9.  止退插板
