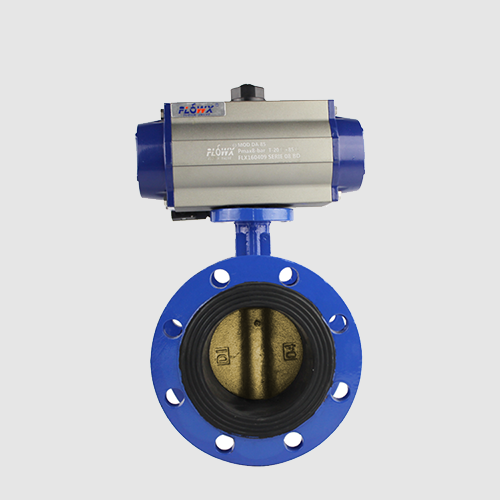

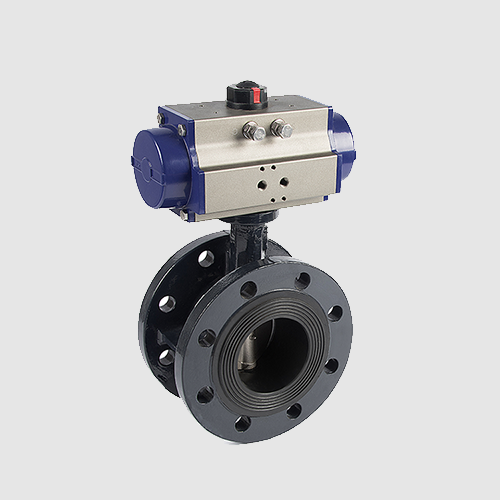

气动法兰蝶阀
-口径：DN50~DN1200
-连接标准：PN10/16, ANSI150, DIN16, JIS10K, 16K
-工作温度：-25~200℃
-工作压力：PN6~16
-阀体材质：球墨铸铁、SS304、SS316、WCB、铝合金、2205、2207、1.4529
-阀板材质: SS304、SS316、铝青铜、尼龙板、球铁板、2205、2207、1.4529
-密封材质：EPDM、PTFE、NBR、VITON
-介质：水，油，气体，粉末颗粒，烟气脱硫
-驱动方式：气动
订购热线：021-54150349
立即咨询- 产品简介
- 产品参数
法兰蝶阀小巧轻便，容易拆装及维修，并可在任意位置安装。
结构简单、紧凑，操作扭矩小，90°回转开启迅速；密封结构采用聚四氟乙烯、合成橡胶和酚醛树脂构成复合阀座，使阀座在具有弹性的同时强度更好。同时将蝶板用聚四氟乙烯全包覆，使蝶板具有较强的抗腐蚀性能。
流量特性趋直线，调节性能好。 蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。
密封件可更换，且密封可靠达到双向密封。
蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
结构简单、紧凑，操作扭矩小，90°回转开启迅速；密封结构采用聚四氟乙烯、合成橡胶和酚醛树脂构成复合阀座，使阀座在具有弹性的同时强度更好。同时将蝶板用聚四氟乙烯全包覆，使蝶板具有较强的抗腐蚀性能。
流量特性趋直线，调节性能好。 蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。
密封件可更换，且密封可靠达到双向密封。
蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。

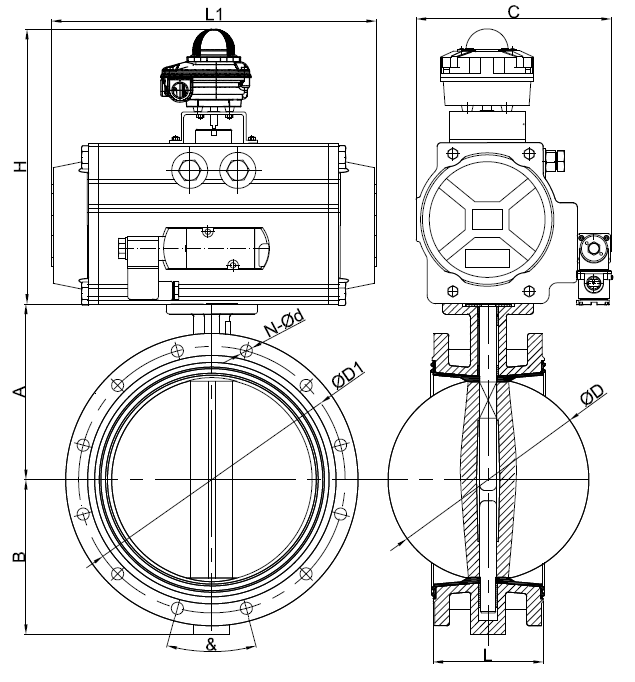

气动法兰蝶阀外形图：

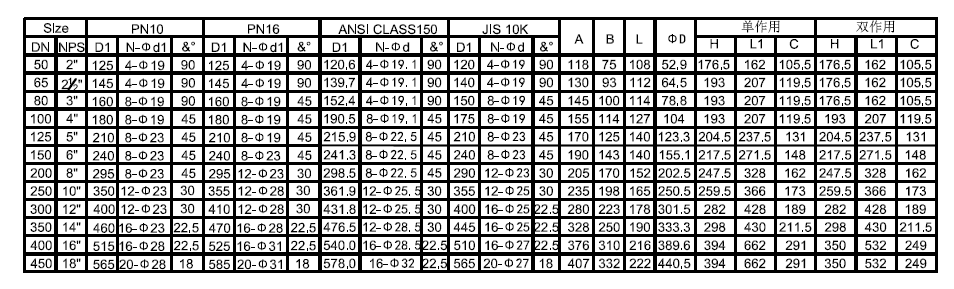

气动法兰蝶阀尺寸表：
