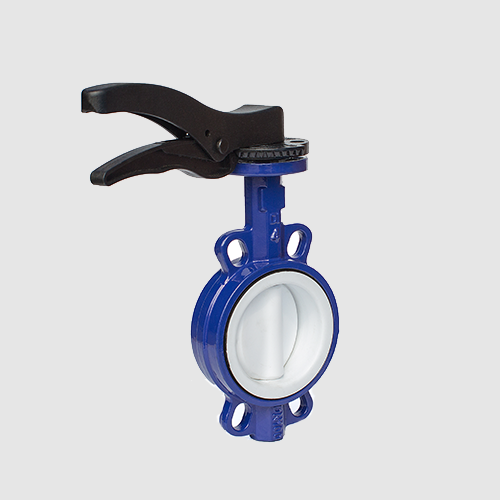

手动全衬氟蝶阀
-口径：DN50~DN300
-连接标准：PN10/PN16，ANSI150，DIN16，JIS10K,16K
-工作温度：-15~150℃
-工作压力：PN1.0~PN1.6
-阀体材质：球墨铸铁、碳钢、不锈钢
-阀板材质：碳钢板、SS304
-介质： 强酸、强碱、强氧化剂等
-驱动方式：手动
订购热线：021-54150349
立即咨询- 产品简介
- 产品参数
全衬氟蝶阀是用圆盘式启闭件往复回转90度左右来开启、关闭和调节流体通道的一种阀门。全衬氟蝶阀不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小，而且驱动力矩小，操作简便、迅速。
安装在高空暗道，经过二位五通电磁阀控制操作方便，也可调节流量介质。流体阻力较小，中大口径的气动碟阀全开时有效流通面积较大，启闭迅速省力，碟扳旋转90角度即可完成启闭。全衬氟蝶阀使蝶阀的性能得到更进一步的提高，出现了温度、压力范围更广，密封性能、使用寿命更长的蝶阀。并且还可同时具有良好的流量凋节功能和关闭密封特性，是近十几年来发展最快的阀门品种之一。
结构
1. 顶丝
2. 阀体
3. 阀座
4. 阀板
5. 阀杆
6. 长衬套
7. 短衬套
8. O型圈
9. 止退插件
1. 顶丝
2. 阀体
3. 阀座
4. 阀板
5. 阀杆
6. 长衬套
7. 短衬套
8. O型圈
9. 止退插件
