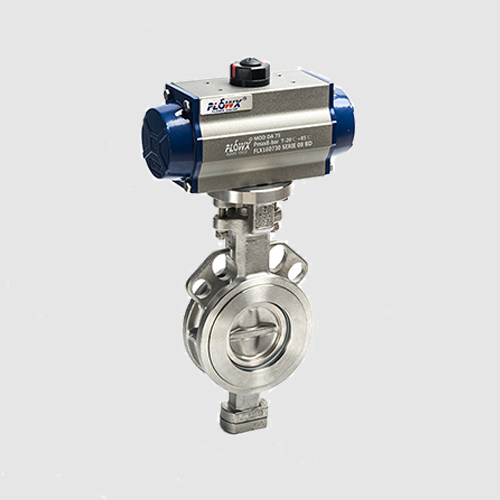

气动高性能蝶阀

-口径:DN50~DN1200
-连接标准:GB/T9115.1-2000,GB/T9115.2-2000,ASME B116.5,ASME B16.47
-工作温度:-40~600℃
-工作压力:0.6~4Mpa
-阀体材质:WCB、SS304、SS316
-阀板材质:WCB、SS304、SS316
-密封材质:硬密封、硅橡胶
-介质: 水,蒸汽,油品,酸类腐蚀性等
-驱动方式:气动

订购热线:021-54150349

立即咨询
  • 产品简介
  • 产品参数

高性能蝶阀是在吸收几种不同结构蝶阀优点的基础上设计而成的一种新型蝶阀。这种蝶阀的阀板密封面为球弧面体,密封机构通过系统压力达到一种真正的动态密封,因此有优良的切断性能和耐久性能。

设计特点:环氧涂层,双偏置设计,防爆杆单向介质流向(阀体箭头所示),金属密封可适用于带稍许颗粒,浆液的介质中密封几乎无摩擦,保证力矩更小,密封性更好。

阀板形式 部分球面型(密封环接触型);流量特性 近似等百分比特; 密封形式 硬密封(0Cr17Ni12Mo2)软密封( 聚四氟乙烯+ 二硫化钼),轴承材料采用 0Cr17Ni12Mo2奥氏体不锈钢,有优秀的耐点蚀性,高温,蠕变,强度的优点。

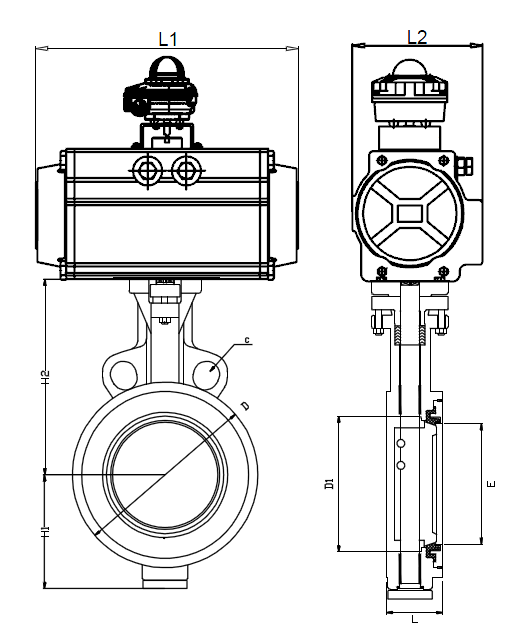

气动高性能对夹蝶阀外形图:

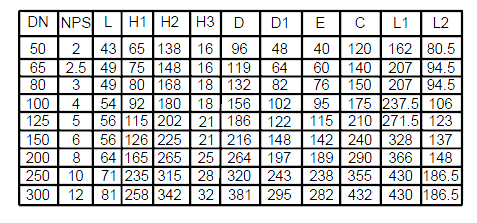

气动高性能对夹蝶阀尺寸表:
